Nous avons besoin d'un capteur de CO2 pour nous assurer de la qualité de l'air dans une pièce et l'afficher pour l'utilisateur. En cas de dépassement d'un seuil de sécurité, l'affichage change de couleur et la ventilation se met en marche.
Prototypage électronique
Contrôle de concentration de CO2
1 - Choix des composants
2 - Chaine d'information & chaine d'énergie
3 - Connexion des composants

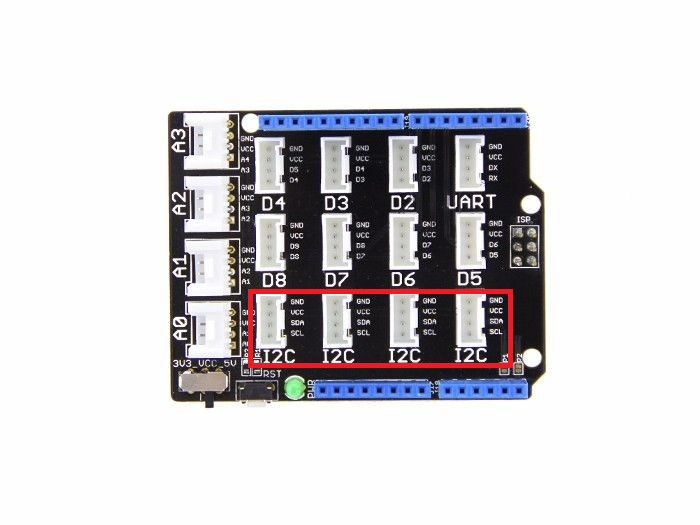

Le capteur de CO2, L'écran et le contrôleur de moteur sont connectés sur des port I2C.
4 - Programmation
Recopiez et répondez aux questions suivantes sur votre feuille en testant les programmes ci-dessous :

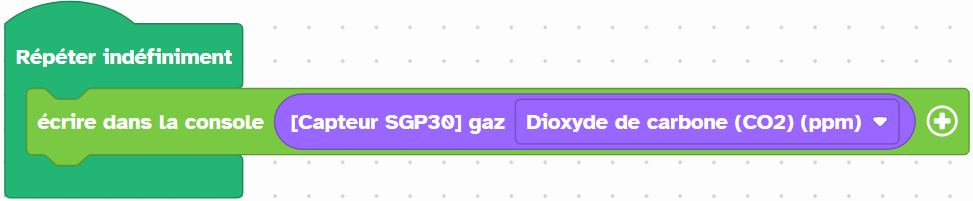

1) Quelle valeur mini et maxi lisez-vous dans la console lorsque vous soufflez sur le capteur ? (Attention : Le capteur met 20 secondes à se mettre en marche)
Réalisez le programme d'après l'algorithme suivant :
- Répéter
- Stocker la concentration de CO2 mesurée dans une variable.
- Afficher la variable.
- Si la valeur dépasse 500 particules alors
- afficher l'écran en rouge
- allumer le moteur
- sinon
- afficher l'écran en vert
- éteindre le moteur.
Cliquez ici pour accéder à l'interface de programmation Vittascience
5 - Quiz
Lorsque vous avez terminé, demandez le code du quiz de validation au professeur.
Coup de pouce
