Contrôle d'accès

Barrière

Nous avons besoin d'un contrôle d'accès pour filtrer les entrées et les sorties d'un bâtiment. Ce système doit permettre d'identifier les utilisateurs autorisés et s'ouvrir à la demande. Un message s'affiche à chaque étape du fonctionnement et la couleur de l'affichage permet de visualiser l'autorisation ou l'interdiction d'accès. La fermeture de la porte s'effectue au bout de 5 secondes.

1 - Choix des composants

2 - Chaine d'information & chaine d'énergie

3 - Connexion des composants

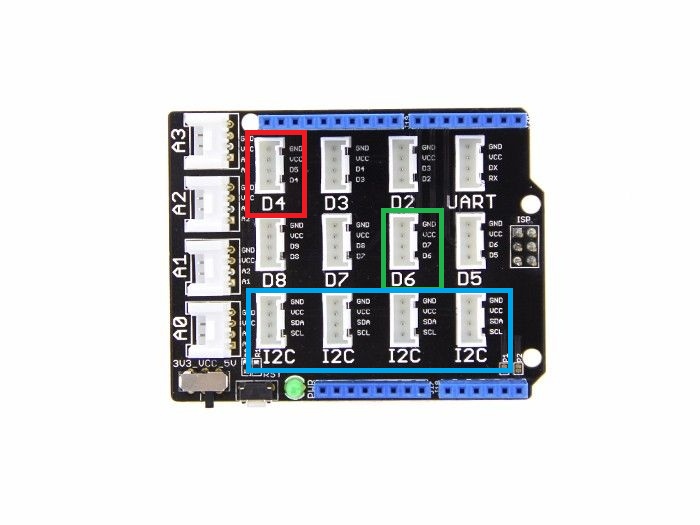

Le lecteur RFID est connecté sur les ports D4 et D5, le servomoteur sur le port D6 et l'écran LCD sur le port I2C.

Grove

4 - Programmation

Recopiez et répondez aux questions suivantes sur votre feuille en testant les programmes ci-dessous :

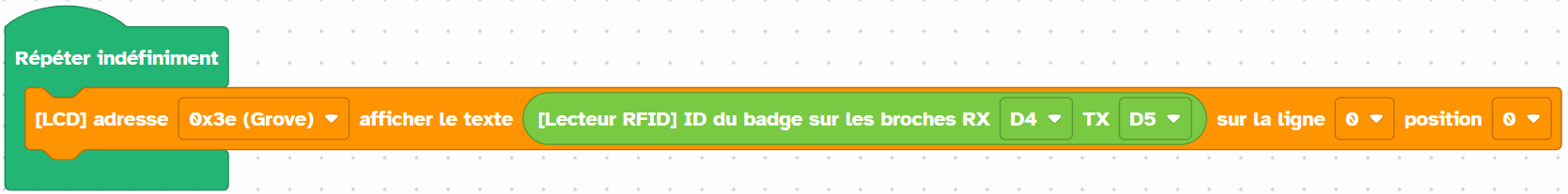

1) Quelle valeur lisez-vous dans la console lorsque vous passez le badge sur le lecteur RFID ?

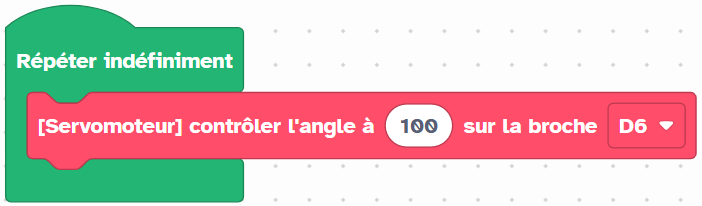

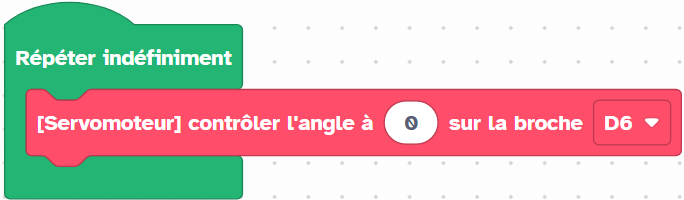

2) Qu'observez-vous sur la barrière ?

3) Qu'observez-vous sur la maquette ?

Réalisez le programme d'après l'algorithme suivant :

Répéter
- Stocker le code lu par le lecteur RFID dans une variable
- Afficher le message « présentez badge » sur la première ligne de l’écran LCD
- Afficher le code lu sur la seconde ligne
- Si le code est égal à celui du bon badge alors
  - éclairer l’écran LCD en vert
  - ouvrir la porte
  - Attendre 5 secondes
- Sinon si le code est différent de celui du bon badge et si la variable n’est pas vide alors
  - éclairer l’écran LCD en rouge
  - fermer la porte
  - attendre 0,5 secondes
  - effacer l’écran LCD
- Sinon
  - éclairer l’écran LCD en blanc
  - fermer la porte
  - attendre 0,5 secondes
  - effacer l’écran LCD

Cliquez ici pour accéder à l'interface de programmation Vittascience

5 - Quiz

Lorsque vous avez terminé, demandez le code du quiz de validation au professeur.

Coup de pouce

Cliquez ici pour accéder au coup de pouce

Régi par la licence Creative Commons: Licence d'attribution en partage identique 4.0
