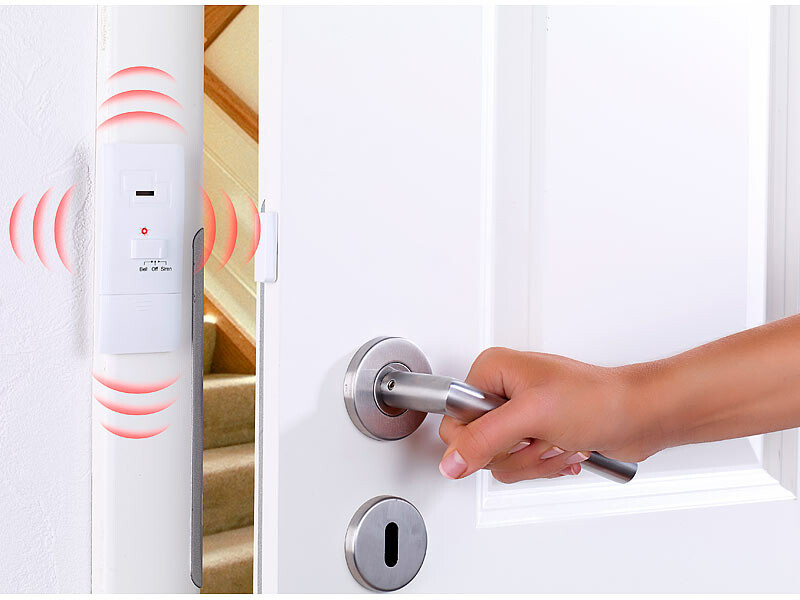

Afin de protéger une maison, nous avons besoin d'un système d'alarme capable de détecter l'ouverture d'une porte ou d'une fenêtre. Un signal sonore et un signal lumineux préviendront de l'intrusion.
Prototypage électronique
Alarme intrusion
1 - Choix des composants
2 - Chaine d'information & chaine d'énergie
3 - Connexion des composants

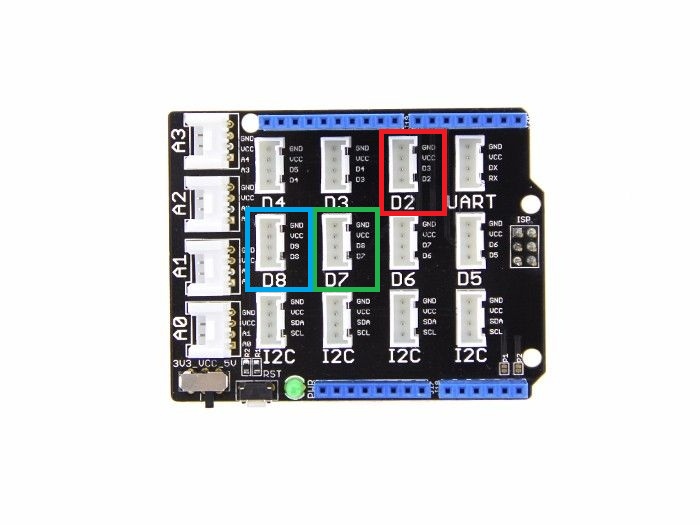

L'interrupteur magnétique est connecté à D2, la DEL à D7 et le buzzer à D8.
4 - Programmation

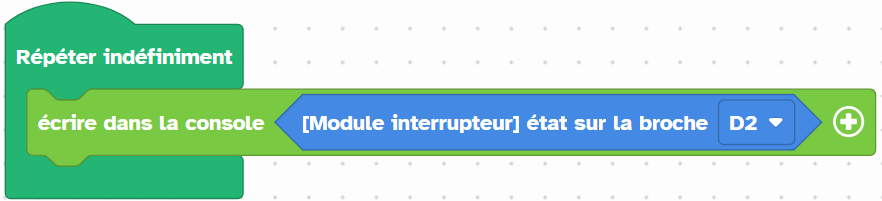

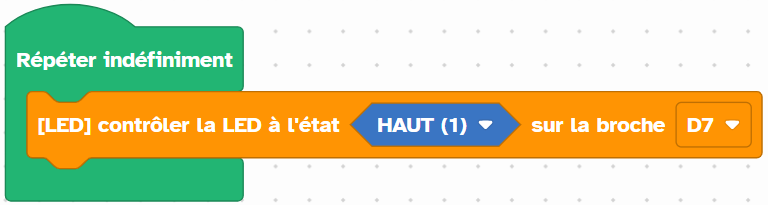

Recopiez et répondez aux questions suivantes sur votre feuille en testant les programmes ci-dessous :
1) Si la valeur 1 est égale à VRAI et la valeur 0 est égale à FAUX, que lisez-vous dans la console lorsque vous ouvrez la porte ?
2) Qu'observez-vous sur la maquette ?
Réalisez le programme d'après l'algorithme suivant :
- Répéter
- Si l'ouverture de la porte est détectée alors
- allumer la DEL et faire sonner le buzzer
- sinon
- éteindre la DEL et le buzzer.
- Si l'ouverture de la porte est détectée alors

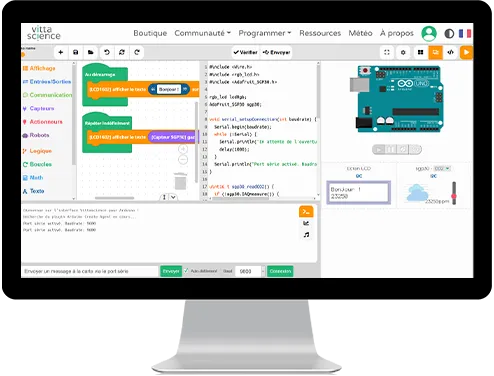

Cliquez ici pour accéder à l'interface de programmation Vittascience
5 - Quiz
Lorsque vous avez terminé, demandez le code du quiz de validation au professeur.
Coup de pouce
