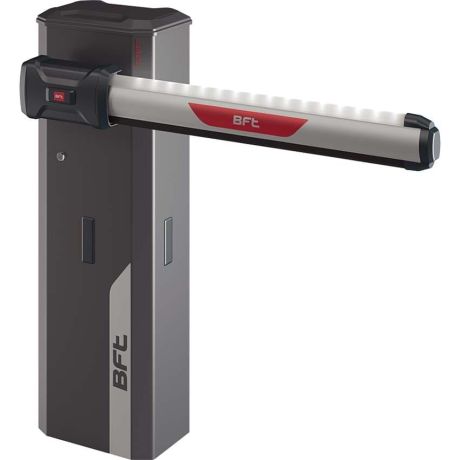

Nous avons besoin de contrôler l'ouverture et la fermeture d'une barrière. L'utilisateur dispose d'un bouton pour ouvrir et d'un bouton pour fermer la barrière.
Prototypage électronique
Barrière contrôlée
1 - Choix des composants
2 - Chaine d'information & chaine d'énergie
3 - Connexion des composants

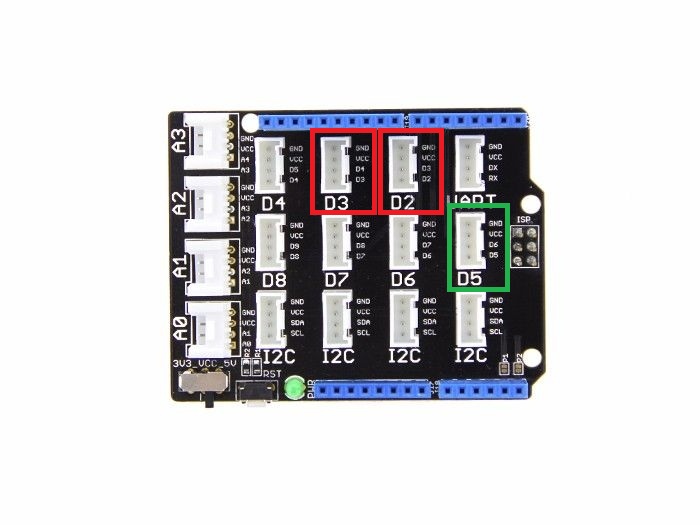

Les boutons-poussoirs sont connectés sur D2 et D3 et le servomoteur sur D5.
4 - Programmation
Recopiez et répondez aux questions suivantes sur votre feuille en testant les programmes ci-dessous :

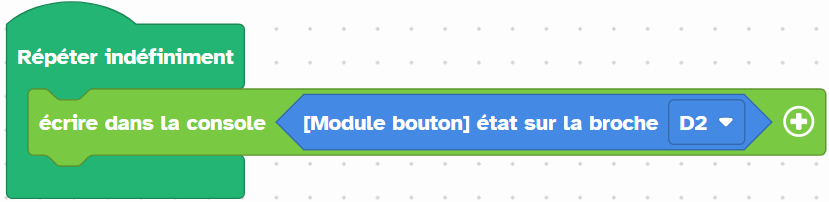

1) Quelle valeur lisez-vous dans la console lorsque vous appuyez sur le bouton ?

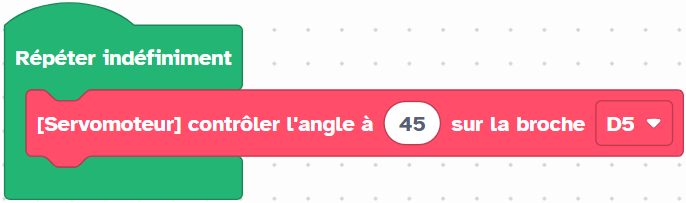

2) Qu'observez-vous sur la barrière ?
Réalisez le programme d'après l'algorithme suivant :
- Répéter
- Si le bouton 1 est appuyé alors
- positionner le servomoteur à 0°
- Sinon si le bouton 2 est appuyé alors
- positionner le servomoteur à 90°
- Si le bouton 1 est appuyé alors
Cliquez ici pour accéder à l'interface de programmation Vittascience
5 - Quiz
Lorsque vous avez terminé, demandez le code du quiz de validation au professeur.
Coup de pouce
