Pour simplifier l'action de se garer en voiture, nous avons besoin d'un assistant de parking qui indique à l'utilisateur la présence et la distance d'un obstacle à l'arrière de son véhicule.
Prototypage électronique
Assistant de parking
1 - Choix des composants
2 - Chaine d'information & chaine d'énergie
3 - Connexion des composants

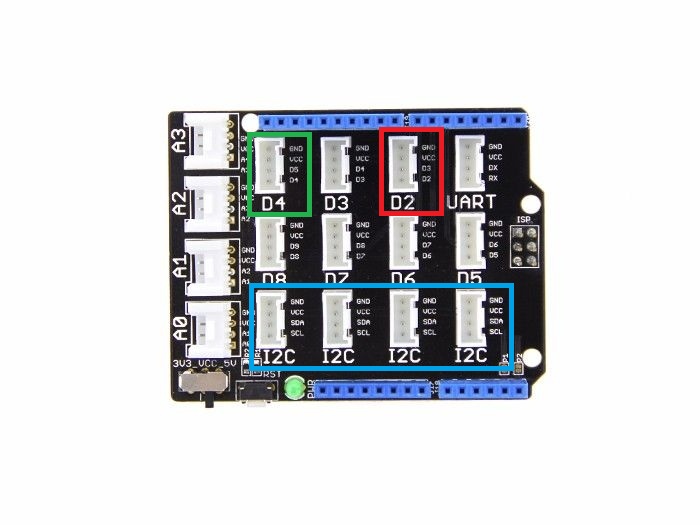

Le buzzer est connecté sur le port D2, le capteur US sur le port D4 et l'écran LCD sur un port I2C.
4 - Programmation
Réalisez le programme d'après l'algorithme suivant :
- Répéter
- Stocker la distance mesurée dans une variable.
- Afficher le texte "Distance : " sur la première ligne
- Afficher le contenu de la variable sur la deuxième ligne
- Si la distance est inférieure à 40cm alors
- Eclairer l'écran en rouge
- Sinon si la distance est inférieure à 80cm alors
- Eclairer l'écran en orange
- Sinon
- éclairer l'écran en vert
- Jouer un son à 500 Hz
- Attendre une durée proportionnelle à la distance
- Couper le son
- Attendre une durée proportionnelle à la distance
Cliquez ici pour accéder à l'interface de programmation Vittascience
5 - Quiz
Lorsque vous avez terminé, demandez le code du quiz de validation au professeur.
